電子汽車衡安裝方案（一）
電子汽車衡安裝方案-將鋼絲繩牢固固定在秤臺的吊裝孔處，用起重機將電子汽車衡秤臺平穩入基坑內。起吊時鋼絲繩的張角不得小于45°。

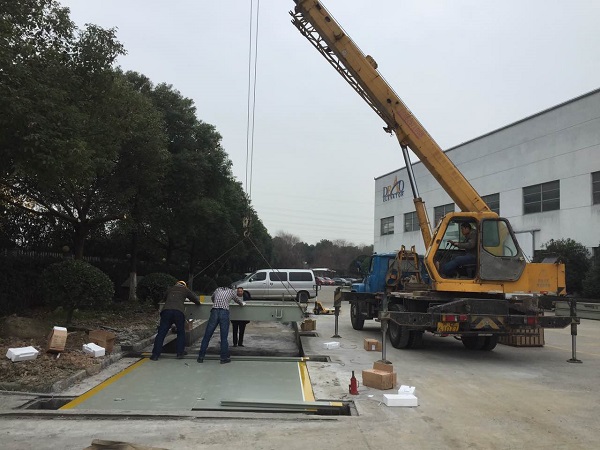

電子汽車衡安裝現場
1、傳感器：
開箱取出下墊板,用螺栓、彈墊將L/C固定于下墊板上,并將L/C放在基礎板附近
注：接線盒在控制室內的,先將L/C電纜線通過導線管穿入控制室內；接線盒在室外,先將儀表至接線盒的電纜線穿過導線管G4到控制室內。
2、按順序吊裝秤臺：
①用枕木等墊在各基礎板處；
②安裝兩端秤臺的限位螺栓；
③安裝L/C壓頭；
④將銅編織線(0.5米)一端固定在托板上；
⑤落放秤臺,依次將秤臺(I、Ⅱ、Ⅲ、Ⅳ)放于枕木上
3、上電子汽車衡臺聯接螺栓
試裝調整墊板(聯接螺栓不要求擰緊)
①用千斤頂依次將秤臺頂起裝傳感器組件
②分別將傳感器組件放在基礎板的中心位置
③調L/C位置,保證上下壓頭中心位置對應
4、調整
調整秤臺高度以及秤臺與基礎之間的間隙
5、裝銅編織線(0.5米)
將銅編織線(0.5米)的另一端固定在/C下墊板上
6、擰緊秤臺聯接螺栓
裝調整墊板,擰緊聯接螺栓
7、調整限位螺栓
保證各限位螺栓與基礎撞板之間23m間隙
8、裝封板、防塵罩
待計量性能測試無誤后進行
