賽多利斯電子天平主要組成部分有：電源、電磁力平衡式傳感器、光電傳感器、鍵盤和顯示器、控制電路。電子天平的基本工作原理是天平空載時，電磁力平衡式傳感器處于平衡狀態。加載后，感應線圈的位置發生改變。光電傳感器中的光敏三極管所接收的光線強度的改變，其輸出電流也改變，該變化量經微處理后,控制電磁線圈的電流大小，使電磁力平衡式稱重模塊重新處于平衡狀態。同時，微處理器將電磁線圈的電流變化量轉變為數字信號，迅速在顯示屏上顯示出來。

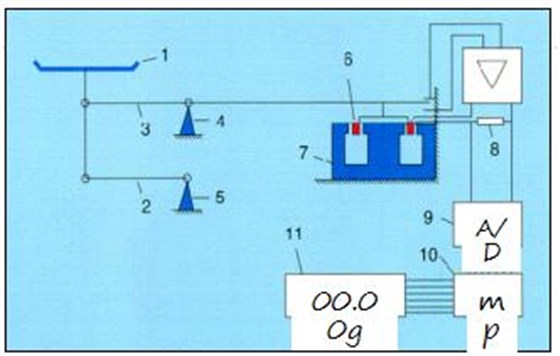

傳感器的原理示意圖

重力與電磁力平衡，并通過A/D轉化，質量由顯示器顯示。

左電磁力傳感器實物圖

顯然溫度變化造成的傳感器形變，是破壞重力與電磁力平衡，從而造成誤差的重要因素。

根據電磁力公式：F=BLIsinθ(1)其中：F為電磁力;B為磁感應強度;L為受力導線的長度;I為流過導線的電流;θ為通電導體與磁場的夾角。由公式(1)可知，F的大小與B、L、I及sinθ均成正，由于設計好的傳感器，其感應線圈的規格尺寸已固定，所以其B、L均不再改變，而θ為90°，故sinθ=1,因此,F的大小與I成對應關系。
