電子汽車衡安裝是否合理關系到后期電子汽車衡稱重?cái)?shù)據是否穩定、精確等，蘇州金鉆16年衡器行業服務經驗總結以下4個安裝程序，希望對大家有幫助。

安裝電子汽車衡程序包括:基礎施工、臺面吊裝就位、電纜連接、防雷處理等。

一、電子汽車衡基礎施工

1、前要選好電子汽車衡的安裝位置；

2、要盡可能避開風口位置,因四級以上風力會影響稱量的準確性；

3、不要選擇低洼地帶,同時要有利于排水，以防因下暴雨或其他原因造成汽車衡被水淹沒,影響汽車衡精度和壽命；

4、是要避開高壓線、動力設備等影響電子汽車衡精度的干擾源。

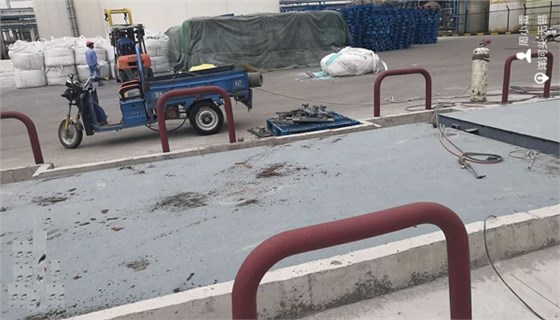

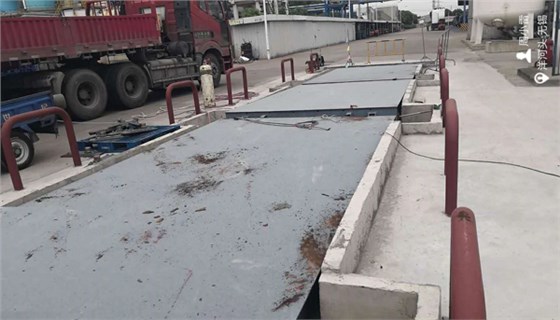

二、電子汽車衡吊裝就位

1、稱重臺面就位時要注意稱重臺面與兩邊行車道縱向成一條線,上表面與行車道保持水平,并且前后與行車道保持1cm左右的均勻間隙。

2、對于采用橋式傳感器的汽車衡,就位時可用千片頂?shù)戎卧O(shè)備頂起臺面,移動傳感器,靠鋼球在弧形凹槽上滾動一點一點移動就位。雙臺或三臺結構秤臺要用高強度螺栓連接,并且與秤體要有一定的扭矩。

3、要檢查各個支點是否有懸空現象,若有,應在傳感器下墊適當厚度的鋼板,以保證各支點均勻受力。

4、安裝臺面限位器,以限制載重車輛上承重臺面時引起承重臺面的擺動,一般安裝在臺面四角,限位間隙以0·5cm為宜,安裝限位器要堅固可靠,通常縱向撞擊力較大,如30t汽車衡的每個限位器縱向所受作用力不得低于6t。

三、電子汽車衡電纜連接

各傳感器傳輸線經臺面內的穿線管匯集并聯接到臺面中部的接線盒上,然后與稱重顯示器相連接線時應按技術文件的連線圖正確連接。特別要注意多只傳感器在并聯時,其電纜線應保證長度一致,確保阻值一致性,不能任意截短、或加長信號電纜線。因?yàn)楫?dāng)信號電纜較長時會影響供橋電壓,影響輸出的信號電壓。一般信號電纜長度為8m~10m。

四、電子汽車衡防雷處理
電子汽車衡一旦遭雷擊,可以破壞傳感器內部的應變片和平衡電阻,導致傳感器穩定性受到影響甚至毀壞,也會導致稱重顯示儀表?yè)p壞,從而導致無法稱量。因此在安裝中一定要注意防雷擊問題。

(1)安裝避雷針。避雷針應由內行的技術人員安裝,以保證避雷效果。

(2)整個秤臺要接地。用一根或數根接地電纜將秤體與接地樁相連,接地樁要打在電位恒定的零區,且接地電阻小于4Ω。秤臺與接地樁之間有了寬敞的大電流回流通道,在設備產生高電位后能快速疏散而不致?lián)p壞電子汽車衡。

(3)每個傳感器要有保護接地。每個傳感器位置要設置一個接地線,接地線與接地樁進行可靠連接,或?qū)⒔拥鼐€與就近地腳螺栓連接。

(4)稱重傳感器信號電纜的屏蔽層接地。稱重傳感器的信號線和供橋電源線采用將屏蔽層接地,以消除電磁感應雷擊破壞或引起燃爆的可能。稱重傳感器信號電纜的屏蔽層可以與稱重傳感器的接地線相連,也可以與稱重顯示器的接地樁相連,可依現場情況確定。

(5)稱重顯示儀表外殼要接地。秤房?jī)?nèi)要設接地樁,且與秤的基礎內鋼筋網(接地)相連。當采用塑料外殼時,應在外殼內表面噴涂一層金屬膜再接地。

(6)供電電源要有地線。
