狄納喬稱重模塊KCPN安裝方法及注意點。全不銹鋼KCPN安裝模塊，結合CPX傳感器，可在環境較差的攪拌站或配料站中使用，亦或在對環境有高標準的醫藥、食品行業中使用，咨詢熱線 13771967889 孫小姐。

KCPN安裝模塊的設計與制造完全符合高精度稱量標準，并且具有抗偏載、過壓、靜電干擾能力。

狄納喬稱重模塊KCPN安裝方法

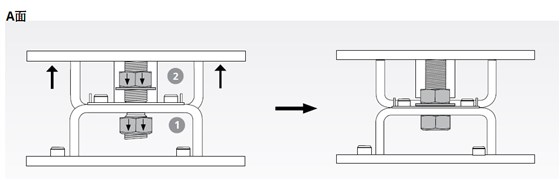

① 確保防傾螺母未與任何面接觸

② 上緊千斤頂螺母

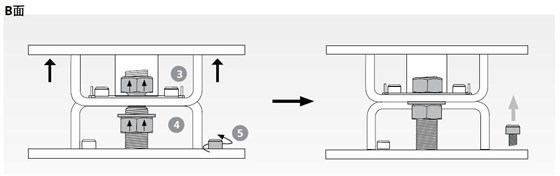

③ 確保防傾螺母未與任何面接觸

④上緊千斤頂螺母

⑤ 移除傳感器限位螺絲

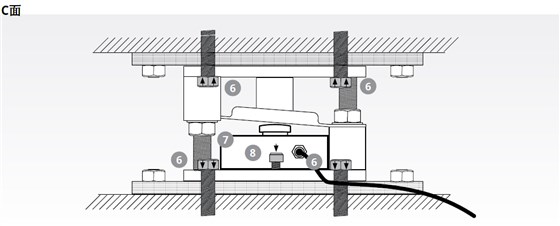

⑥ 確保模塊安裝緊固

⑦ 放入傳感器，確保未與周邊的限位螺栓有接觸

⑧ 上緊傳感器限位螺絲

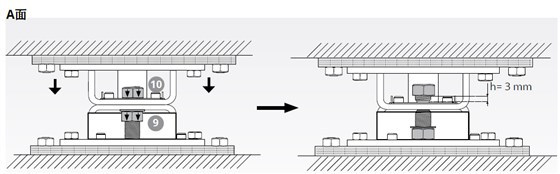

⑨ 松懈千斤頂螺母

⑩ 確保留有3 mm間隙

? 松懈千斤頂螺母

? 確保留有3 mm間隙

狄納喬稱重模塊KCPN安裝注意事項：

1、基礎面特性

放置稱重模塊的基礎面必須堅硬且厚度適中，易于模塊下底面的安裝。

厚度h2由負荷、結構及現場環境所決定。

我們建議至少符合以下條件：

h2 ≥ h1 且 l2 ≥ l1

2、系統水平調整

安裝前需準備一個合適的千斤頂與一把尺寸24的六角螺絲扳手。

安裝完成后，為調整系統的水平度，我們建議使用機械裝置進行調整檢驗。

最簡單的方案是使用一塊帶有n個固定孔位的堅硬平板，此平板需足夠長，以測量整個平面的水平度。

3、防傾措施

安裝模塊的結構具有一定的防傾能力。

根據不同的應用場合環境，施工人員應合理完善并加強防傾措施。頂部位移最大不得超過2 mm

4、接地

為保護傳感器不受靜電干擾，建議用戶根據以下兩種方案進行接地。

方案1

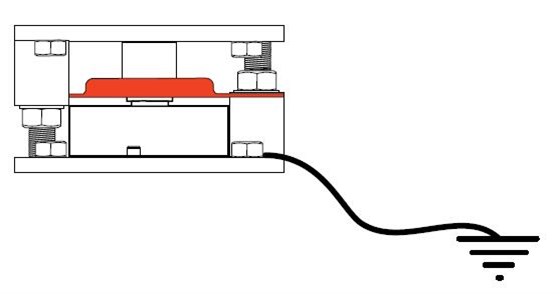

若在靜電干擾較弱的環境中使用，則可通過跨接板 (圖中紅色部分)進行接地，可簡化接地措施。

方案2

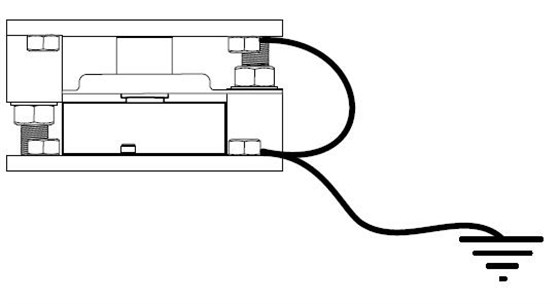

若在靜電干擾較強的環境中 (例如：粉塵、塑性物質、合成材料)使用，建議接地通過跨接上頂板與下底板。
